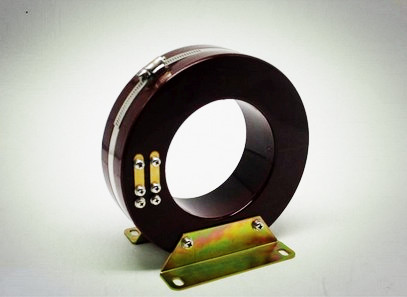

零序電流互感器產品概述

　　它是作為一種線路故障的電流監測器。一般只有一個鐵芯與二次繞組，使用時，將一次三芯電纜穿過互感器的鐵芯窗孔，二次通過引線接至專用的繼電器，再由繼電器的輸出端接到信號裝置或報警系統。在正常情況下，一次回路中三相電流基本平衡，其所產生合成磁通也近于零。在互感器的二次繞組中不感生電流，當一次線路中發生單相接地等故障時，一次回路中產生不平衡電流(意即零序電流)，在二次繞組中感生微小的電流使繼電器動作，發生信號。這個使繼電器動作的電流很小(mA級)，稱作二次電流或零序電流互感器的靈敏度(也可用一次最小動作電流表示)，為主要?jiǎng)幼髦笜?biāo)。

    　　在10kV饋線開關柜中的位于開關內側的電流互感器，視接線方式一般分為兩相或三相。該電流互感器由一次繞組(L1、L2)和二次繞組、鐵芯并有硅橡膠澆筑而成。

　　普通電流互感器與零序電流互感器區別在哪？

　　普通的電流互感器是將一次設備的大電流轉換成二次設備使用的小電流，其工作原理相當于一個阻抗很小的變壓器。其一次繞組與一次主電路串聯，二次繞組接負荷。電流互感器的變比一般為X/5A或X/1A(X不小于該設備可能出現的最大長期負荷電流)，如此即可保證電流互感器二次側電流不大于5A或1A。

　　在電廠和變電站中，如果高壓配電裝置遠離控制室，為了增加電流互感器的二次允許負荷，減小連接電纜的導線界面及提高精確等級，多選用二次額定電流為1A的電流互感器。相應的，微機保護裝置也應選用交流電流輸入為1A的產品。

　　在變電站中，電流互感器用于三種回路：微機保護、測量和計量，而這三種回路對電流互感器的準確級要求是不同的。根據準確級的不同可將電流互感器的繞組劃分為10P10(保護)、0.5(測量)和0.2S(計量)。用于測量和計量的繞組著重于精度，用于保護的繞組著重于容量，以避免鐵芯飽和影響實際變比。

　　電流互感器二次繞組的接線常用的有三種，完全星形接線、不完全星形接線和三角形接線。
