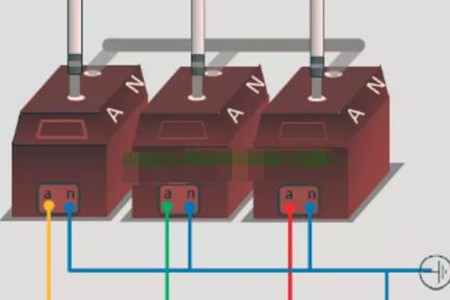

電力系統中，10kV電壓互感器是一種用于測量電壓的重要設備。尤其是在10kV電壓等級的系統中，它的準確性和可靠性對系統的安全運行具有重要作用。知道嗎?它的接法有好幾種，今天我們就來介紹一下它的幾種典型接法。

　　1、串聯接法

　　串聯接法是常見的互感器接法之一。在串聯接法中，互感器連接在電力系統的電壓測量回路中，即將互感器的一側與電源端相連，另一側連接到測量儀表。這種接法適用于需要對電壓進行精確測量的場合，例如電能計量和系統監測。

　　優點：

　　提供準確的電壓測量。

　　適用于對電壓精度要求較高的場合。

　　缺點：

　　對互感器的負載影響較大，可能引起系統電壓波動。

　　在互感器失效時，可能導致整個系統的電壓監測中斷。

　　2、并聯接法

　　并聯接法是將10kV電壓互感器與負載并聯連接的一種接法。在并聯接法中，互感器的一側連接到電源，另一側與負載并聯，以便共同承擔系統電流。這種接法通常用于系統的保護裝置和儀表的電源供給。

　　優點：

　　對互感器的負載影響較小，不容易引起系統電壓波動。

　　在互感器失效時，系統仍能正常運行，不會導致電壓監測中斷。

　　缺點：

　　測量精度相對較低，適用于對電壓精度要求不高的場合。

　　不適用于需要高精度電壓測量的應用。

　　3、二次側串并聯接法

　　二次側串并聯接法是一種結合了串聯和并聯的接法。在這種接法中，電壓互感器的一側通過串聯連接到電源，另一側通過并聯連接到負載。這種接法常用于系統保護裝置和計量儀表的電源供給，同時提供了相對較高的測量精度。

　　優點：

　　在提供一定測量精度的同時，對互感器的負載影響相對較小。

　　在10kV電壓互感器失效時，系統仍能正常運行。

　　缺點：

　　適用于一般的電壓測量應用，對于高精度要求的場合可能不夠滿足。

　　4、并聯附加串聯接法

　　并聯附加串聯接法是在并聯接法的基礎上增加了串聯連接?；ジ衅鞯囊粋?cè)與負載并聯，而另一側則通過串聯連接到測量儀表。這種接法在某些系統中用于同時滿足電壓測量和系統電流供給的要求。

　　優點：

　　在保證測量精度的同時，能夠提供相對穩定的電壓供給。

　　適用于對電壓測量精度要求較高的場合。

　　缺點：

　　對互感器的負載影響相對較大，可能引起電壓波動。

　　5、串聯附加并聯接法

　　串聯附加并聯接法是在串聯接法的基礎上增加了并聯連接?；ジ衅鞯囊粋?cè)通過串聯連接到電源，另一側與負載并聯。這種接法常用于需要高精度電壓測量的應用，同時要求一定電流供給的場合。

　　優點：

　　在提供高精度電壓測量的同時，能夠提供相對穩定的電流供給。

　　適用于對電壓測量精度要求較高的場合。

　　缺點：

　　對互感器的負載影響較大，可能引起電壓波動。

　　在電力系統中，不同的應用場合需要選擇適合的10kV電壓互感器接法。串聯、并聯以及它們的組合方式能夠滿足不同應用的需求，包括電壓測量、系統保護和電源供給等。在選擇和設計互感器接法時，需要綜合考慮測量精度、系統穩定性、負載影響以及電流供給等因素，以確保系統的安全運行和電壓測量的準確性。
